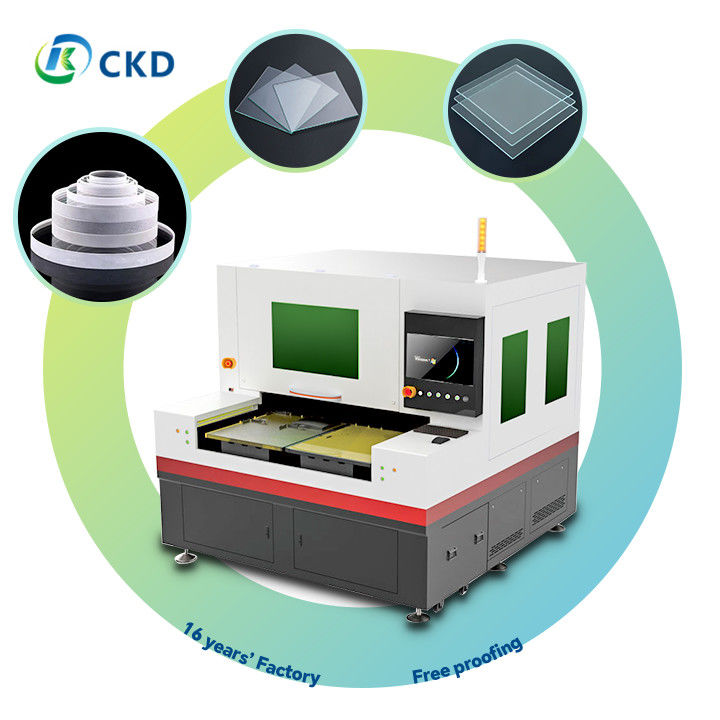

Machine de découpe de verre de précision 3500kg avec source laser de fractionnement et guide linéaire TPI

Description du produit:

• Source laser à haute puissance:Il est équipé d'un laser pulsé à haute fréquence pour des performances supérieures.
• Manipulation du matériau polyvalente:Capables de traiter un large éventail de matériaux, y compris les métaux et les non-métaux.
• Capacités de coupe multifonctionnelles:
  • Prend en charge la découpe continue de feuilles
  • Coupe à un point de précision
  • Coupe efficace des bandes
• Contrôle avancé de l'axe X/Y:Utilise des servo-motors CC de haute précision et des encodeurs optiques ultra-fines de 0,1 μm pour une précision inégalée.
• Contrôle du mouvement intelligent:Il est doté d'une fonction de suivi automatique de la mise au point et d'un contrôle dynamique du piercing.
• Imagerie haute résolution:Incorpore un système de caméra CCD haut de gamme pour la surveillance visuelle en temps réel, la reconnaissance de motifs et la détection de points de marquage.
• Une alimentation électrique robuste:Équipé d'une source d'alimentation de haute stabilité de fabrication allemande, alimentation de marque taïwanaise utilisée pour les composants optiques.
• Une portée de coupe impressionnante:Capables de traiter des matériaux jusqu'à 19 mm d'épaisseur, pour une large gamme d'applications industrielles.
• Les composants de précision:
  • Base moteur et plateforme optique en granit naturel
  • Conçus pour une stabilité et une résistance aux vibrations supérieures
  • Assure une précision constante au fil du temps

• Idéal pour les applications industrielles de haute précision
• Interface conviviale pour une utilisation facile
• Réduction du gaspillage de matériaux grâce à une découpe précise
• Convient à la fois pour la production à petite échelle et pour la production en grande quantité
• Faibles exigences en matière d'entretien, assurant une fiabilité à long terme

La machine de découpe laser avancée est une machine exceptionnelle qui offre précision et polyvalence dans toutes les applications de coupe, avec une gamme de fonctionnalités clés inégalées.Par exemple, la source laser haute puissance est équipée d'un laser pulsé de haute fréquence de pointe pour des performances de coupe supérieures.à la fois des métaux et des non-métaux, assurant une manipulation souple et efficace.

Les capacités de coupe multifonctionnelles de la machine sont également très impressionnantes, avec une coupe continue de feuille, une coupe en point unique de précision et une coupe de bande efficace.Le système avancé de contrôle de l'axe X/Y est alimenté par des servo-motors CC de haute précision et des 0Un système de contrôle de mouvement intelligent ajoute aux capacités de la machine.d'une largeur d'environ 1 mm,.

Les caractéristiques clés supplémentaires de la machine de découpe laser avancée comprennent l'imagerie haute résolution, grâce à un système de caméra CCD haut de gamme qui permet une surveillance visuelle en temps réel, la reconnaissance de motifs,et détection des points de marquageL'alimentation robuste est de fabrication allemande et de grande stabilité, tandis que l'alimentation de marque taïwanaise est utilisée pour les composants optiques.L'impressionnante plage de coupe de la machine convient à une grande variété d'applications industrielles, avec des matériaux jusqu'à 19 mm d'épaisseur facilement traités.

Les composants de précision assurent également que la machine offre des performances fiables au fil du temps.d'une résistance à l'usure et d'une résistance à la vibration inégalées. Les avantages supplémentaires de la machine de découpe laser avancée comprennent son interface conviviale, son aptitude à la fois pour les petites et les grandes séries de production, ses faibles besoins en maintenance,et réduit les déchets de matériaux grâce à une découpe précise.

Caractéristiques:

1. Coupe de précision
   • Coupe à grande vitesse de forme irrégulière
   • Coupe de contours
   • Forage de petits trous
   • Capacités de coupe à main
2. Traitement supérieur
   • Finition des bords de haute qualité
   • Aucun effet conique
   • Perte de matière minimale
   • Coupe sans ébauche
3. Opération écologique
   • Pas de pollution
   • Aucun résidu de poudre
   • Aucune production d'eaux usées

1. Traitement à grande vitesse
   • Coupe rapide de formes et de motifs complexes
2. Qualité supérieure de la coupe
   • Des bords propres sans affleurement
   • Faible ou nulle éruption
   • Fractures extrêmement faibles, le cas échéant
3. Résultat rentable
   • Taux de rendement élevé
   • Faible consommation de consommables
   • Fonctionnement écoénergétique
4. Protégé de l'environnement
   • Processus propre sans sous-produits nocifs

1. Verres spécialisés
   • Verres ultra-transparents
   • Verres blancs simples
   • Verre à haute teneur en borosilicate
   • Vitres au quartz
2. Composants électroniques
   • Couvercles en verre pour téléphones
   • Verres pour voitures
   • Couvercles en verre pour appareils photo
   • Écrans LCD
3. Matériaux optiques
   • Verre K9
   • Filtres optiques variés
   • Coupe de miroirs
4. Des matériaux précieux
   • Traitement du saphir pour les cadrans de montres et les composants électroniques

1. Fabrication de verre
   • Verres optiques
   • Verres trempés
   • Vitres ultra-minces
   • Articles en verre de laboratoire
   • Équipement de verre médical
2. Électronique
   • Écrans et couvertures pour téléphones portables
   • Affichage sur tablette
   • Écrans pour ordinateurs portables
   • Vitres à semi-conducteurs optiques/ITO/jaune/violet
3. Automobiles
   • Vitres et pare-brise de voitures
   • Affichage du tableau de bord
   • Panneaux d'instrumentation
4. Immobilier et construction
   • Verres architecturaux
   • Panneaux de verre décoratifs
   • Appareils de verre pour salle de bains
5. Appareils ménagers
   • Panneaux en verre pour fours et réfrigérateurs
   • Composants en verre pour l'éclairage
6. Les médias de communication
   • Écrans des appareils mobiles
   • Couvertures en saphir de montres
   • Lentilles de caméra et de vidéosurveillance
7. Nouveau secteur de l'énergie
   • Verres de panneaux solaires
   • Vitres spécialisées pour fenêtres écoénergétiques
8. Aérospatiale et défense
   • Composants optiques de haute précision
   • Verres spécialisés pour les écrans de cabine
9. Recherche médicale et scientifique
   • Verres pour équipements de laboratoire
   • Lentilles optiques pour appareils médicaux
   • Les puces à micro-fluides

Ce système de découpe laser avancé offre une solution polyvalente pour un large éventail d'industries, fournissant un traitement de haute précision, efficace et écologique de divers matériaux en verre et en optique.Sa capacité à gérer des formes complexes et des matériaux délicats en fait un choix idéal pour la fabrication à grande échelle et spécialisée., des applications de grande valeur.

Paramètres techniques:

Voici les paramètres techniques des trois types de machines de découpe laser que nous proposons.et peut être personnalisé en fonction des exigences de coupe spécifiques et des propriétés du matériau.

• Type de laser:Laser à fibres à impulsions ultra courtes (type spécifique varie selon le modèle)
• Puissance moyenne:50W (options de 10W, 20W, 30W, 60W, 80W sont disponibles)
• Longueur d'onde:1064 nm, avec deuxième harmonique à 532 nm
• Largeur d'impulsion:Le temps de fonctionnement de l'appareil doit être inférieur ou égal à:
• Taux de répétition:1 Hz - 1000 kHz (réglable)
• Qualité du faisceau:M2 < 1,2 (faisceau à diffraction quasi limitée)

• Précision de positionnement:± 2 μm sur toute la surface de travail
• Répétabilité:±1,5 μm, avec une précision angulaire de ±16 secondes d'arc
• Vitesse maximale de coupe:jusqu'à 1000 mm/s
• Épaisseur de coupe:
  • Vitrage ultra-mince: ≤ 1 mm
  • Vitrage standard: ≤ 19 mm (variant selon les propriétés du matériau et les exigences de coupe)
• Largeur minimale de ligne:≤ 30 μm (en fonction du matériau)
• Diamètre minimum du trou:≤ 20 μm

• Modèles à double plateforme:600 x 700 mm, 600 x 900 mm ou 400 x 500 mm par plateforme
• Modèle à plate-forme unique:Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

• Consommation d'énergie:Le système de freinage doit être équipé d'un dispositif de freinage de la puissance de l'appareil.
• Voltage d'entrée:Le réglage de la tension doit être conforme aux prescriptions de l'annexe II.
• Fréquence:50 à 60 Hz

• Dimensions de la machine:
  • Longueur: 1600 mm - 2550 mm (selon le modèle)
  • Largeur: 1700 mm - 2080 mm
  • Taille de l'appareil:
• Poids:3500 kg - 5000 kg (différent selon le modèle)

• Système de refroidissement:Refroidissement par eau intégré pour une stabilité thermique
• Système de contrôle:CNC avancé avec des capacités de traitement à grande vitesse
• Logiciel:Logiciel exclusif d'optimisation de coupe inclus
• Caractéristiques de sécurité:Casque de sécurité laser de classe 1, boutons d'arrêt d'urgence

• Température de fonctionnement:18 à 28°C (64 à 82°F)
• L'humidité:40 à 70% non condensés
• Stabilité de l'alimentation:Fluctuation maximale de ± 5%

• Système de vision amélioré pour un alignement automatique
• Système automatisé de chargement/déchargement de matériaux
• Conception de luminaires sur mesure pour des applications spécifiques
• Garantie étendue et services disponibles

Note: Les spécifications peuvent varier légèrement en fonction des configurations spécifiques et des améliorations continues du produit.Veuillez consulter notre équipe technique pour les informations les plus récentes et les options de personnalisation.

Applications:

Notre découpeuse laser de pointe est conçue pour répondre à un large éventail d'exigences industrielles, offrant précision et efficacité sur divers matériaux et applications.Certains des domaines où notre machine de découpe laser excelle sont:

• Idéal pour créer des tableaux d'instrumentation, des tableaux de bord et des interfaces de commande de haute précision
• Capables de manipuler des matériaux minces à d'épaisseur moyenne avec une précision exceptionnelle

Notre machine de découpe laser est idéale pour le traitement de différents types de verre, tels que:

• Vitres ultra-minces:Coupe précise de feuilles de verre délicates pour appareils électroniques
• Le verre blanc:Traitement propre et précis pour les applications décoratives et architecturales
• Vitres à haut borosilicate:Coupe spécialisée pour équipements de laboratoire et produits résistants à la chaleur
• Pour le verre de quartz:Coupe de précision pour les besoins de l'industrie des composants optiques et des semi-conducteurs

• D'une épaisseur n'excédant pas 1 mm
• Assure des bords propres et un impact thermique minimal sur les matériaux électroniques sensibles

Notre machine de découpe laser est idéale pour travailler avec des pierres précieuses et des matériaux précieux:

• Coupe de saphir:Pour les cadrans de montres, les objectifs de caméra de smartphone et les écrans haut de gamme
• Formation précise de pierres précieusesCréation de motifs complexes dans les pierres précieuses et semi-précieuses
• Fabrication de composants de LED:Coupe de plaquettes de saphir pour la production de LED

Notre machine est capable de traiter divers composants d'un écran LCD, notamment:

• Pluies conductrices d'OIT (oxyde d'indium d'étain)
• Filtres de couleurs RVB
• Films de polarisation

Il assure une coupe précise sans endommager les matériaux délicats.

• Coupe précise de verre optique K9 pour lentilles et prismes de haute qualité
• Formage précis de films optiques pour diverses applications industrielles et scientifiques

• Micro-coupe de petites pièces complexes pour les industries médicale et aérospatiale
• Coupe sur mesure pour des conceptions et des prototypes de produits uniques
• Traitement des matériaux multicouches pour les produits composites

La polyvalence de notre système de découpe laser en fait un outil inestimable dans de nombreux secteurs, de l'électronique grand public à la recherche scientifique avancée,assurer des résultats de haute qualité et des processus de production efficaces.
