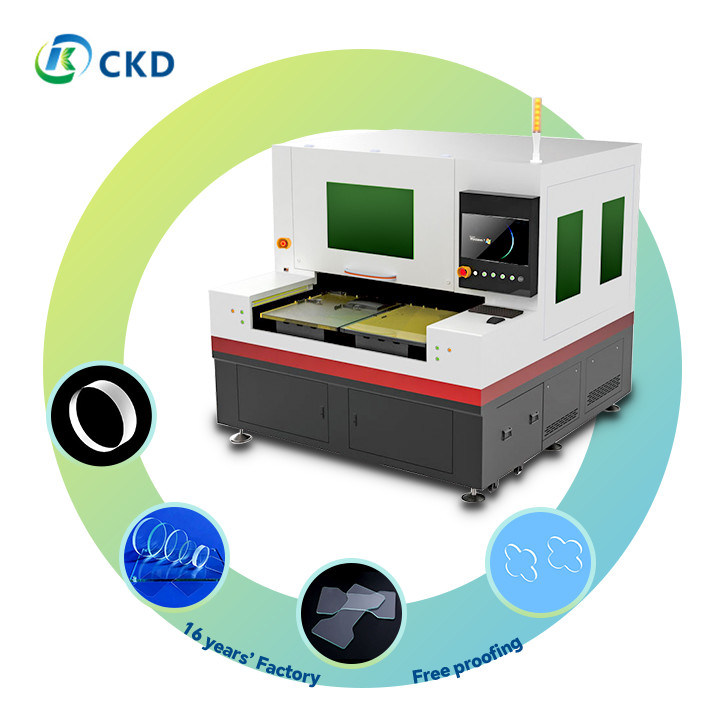

Machine de découpe de verre au laser ultra picoseconde avec source laser de fractionnement

Description du produit:

Notre machine de découpe laser avancée est parfaite pour des applications industrielles de haute précision.

• Source laser à haute puissance:Il est équipé d'un laser pulsé à haute fréquence pour des performances supérieures.
• Manipulation du matériau polyvalente:Capables de traiter un large éventail de matériaux, y compris les métaux et les non-métaux.
• Capacités de coupe multifonctionnelles:
  • Prend en charge la découpe continue de feuilles
  • Coupe à un point de précision
  • Coupe efficace des bandes
• Contrôle avancé de l'axe X/Y:Utilise des servo-motors CC de haute précision et des encodeurs optiques ultra-fines de 0,1 μm pour une précision inégalée.
• Contrôle du mouvement intelligent:Il est doté d'une fonction de suivi automatique de la mise au point et d'un contrôle dynamique du piercing.
• Imagerie haute résolution:Incorpore un système de caméra CCD haut de gamme pour la surveillance visuelle en temps réel, la reconnaissance de motifs et la détection de points de marquage.
• Une alimentation électrique robuste:Équipé d'une source d'alimentation de haute stabilité de fabrication allemande, alimentation de marque taïwanaise utilisée pour les composants optiques.
• Une portée de coupe impressionnante:Capables de traiter des matériaux jusqu'à 19 mm d'épaisseur, pour une large gamme d'applications industrielles.
• Les composants de précision:
  • Base moteur et plateforme optique en granit naturel
  • Conçus pour une stabilité et une résistance aux vibrations supérieures
  • Assure une précision constante au fil du temps

• Idéal pour les applications industrielles de haute précision
• Interface conviviale pour une utilisation facile
• Réduction du gaspillage de matériaux grâce à une découpe précise
• Convient à la fois pour la production à petite échelle et pour la production en grande quantité
• Faibles exigences en matière d'entretien, assurant une fiabilité à long terme

En investissant dans notre machine de découpe laser de pointe, vous avez la précision et la polyvalence nécessaires pour répondre aux exigences de vos applications industrielles.

Caractéristiques:

Le système de découpe laser avancé offre un ensemble de fonctionnalités qui en font une solution polyvalente, de haute précision et efficace pour couper divers matériaux.

1. Coupe de précision
   • Coupe à grande vitesse de forme irrégulière
   • Coupe de contours
   • Forage de petits trous
   • Capacités de coupe à main
2. Traitement supérieur
   • Finition des bords de haute qualité
   • Aucun effet conique
   • Perte de matière minimale
   • Coupe sans ébauche
3. Opération écologique
   • Pas de pollution
   • Aucun résidu de poudre
   • Aucune production d'eaux usées

Le système de découpe laser avancé offre un ensemble d'avantages qui en font une solution rentable et respectueuse de l'environnement pour un large éventail d'industries.

1. Traitement à grande vitesse
   • Coupe rapide de formes et de motifs complexes
2. Qualité supérieure de la coupe
   • Des bords propres sans affleurement
   • Faible ou nulle éruption
   • Fractures extrêmement faibles, le cas échéant
3. Résultat rentable
   • Taux de rendement élevé
   • Faible consommation de consommables
   • Fonctionnement écoénergétique
4. Protégé de l'environnement
   • Processus propre sans sous-produits nocifs

Le système de découpe laser avancé est conçu pour couper divers matériaux avec une grande précision et efficacité.

1. Verres spécialisés
   • Verres ultra-transparents
   • Verres blancs simples
   • Verre à haute teneur en borosilicate
   • Vitres au quartz
2. Composants électroniques
   • Couvercles en verre pour téléphones
   • Verres pour voitures
   • Couvercles en verre pour appareils photo
   • Écrans LCD
3. Matériaux optiques
   • Verre K9
   • Filtres optiques variés
   • Coupe de miroirs
4. Des matériaux précieux
   • Traitement du saphir pour les cadrans de montres et les composants électroniques

Le système de découpe laser avancé convient à un large éventail d'industries qui nécessitent un traitement des matériaux de haute précision, efficace et respectueux de l'environnement.

1. Fabrication de verre
   • Verres optiques
   • Verres trempés
   • Vitres ultra-minces
   • Articles en verre de laboratoire
   • Équipement de verre médical
2. Électronique
   • Écrans et couvertures pour téléphones portables
   • Affichage sur tablette
   • Écrans pour ordinateurs portables
   • Vitres à semi-conducteurs optiques/ITO/jaune/violet
3. Automobiles
   • Vitres et pare-brise de voitures
   • Affichage du tableau de bord
   • Panneaux d'instrumentation
4. Immobilier et construction
   • Verres architecturaux
   • Panneaux de verre décoratifs
   • Appareils de verre pour salle de bains
5. Appareils ménagers
   • Panneaux en verre pour fours et réfrigérateurs
   • Composants en verre pour l'éclairage
6. Les médias de communication
   • Écrans des appareils mobiles
   • Couvertures en saphir de montres
   • Lentilles de caméra et de vidéosurveillance
7. Nouveau secteur de l'énergie
   • Verres de panneaux solaires
   • Vitres spécialisées pour fenêtres écoénergétiques
8. Aérospatiale et défense
   • Composants optiques de haute précision
   • Verres spécialisés pour les écrans de cabine
9. Recherche médicale et scientifique
   • Verres pour équipements de laboratoire
   • Lentilles optiques pour appareils médicaux
   • Les puces à micro-fluides

Ce système de découpe laser avancé offre une solution de haute performance, efficace et écologique pour le traitement des matériaux.y compris le verre spécialisé et les matériaux optiques, ainsi que sa haute précision et sa rentabilité, en font un choix idéal pour les industries qui nécessitent des solutions de coupe avancées et polyvalentes.

Paramètres techniques:

Le tableau ci-dessous présente les spécifications techniques de nos systèmes de découpe laser avancés.

Nos systèmes de découpe laser utilisent des lasers à fibres à impulsions ultra courtes avec diverses options de puissance. Le type de laser spécifique et les options de puissance varient selon le modèle. Les spécifications suivantes s'appliquent à tous les modèles:

• Type de laser:Laser à fibres à impulsions ultra courtes (type spécifique varie selon le modèle)
• Puissance moyenne:50W (options de 10W, 20W, 30W, 60W, 80W sont disponibles)
• Longueur d'onde:1064 nm, avec deuxième harmonique à 532 nm
• Largeur d'impulsion:Le temps de fonctionnement de l'appareil doit être inférieur ou égal à:
• Taux de répétition:1 Hz - 1000 kHz (réglable)
• Qualité du faisceau:M2 < 1,2 (faisceau à diffraction quasi limitée)

Nos systèmes de découpe laser offrent des capacités de coupe de haute précision avec les spécifications suivantes:

• Précision de positionnement:± 2 μm sur toute la surface de travail
• Répétabilité:±1,5 μm, avec une précision angulaire de ±16 secondes d'arc
• Vitesse maximale de coupe:jusqu'à 1000 mm/s
• Épaisseur de coupe:
  • Vitrage ultra-mince: ≤ 1 mm
  • Vitrage standard: ≤ 19 mm (variant selon les propriétés du matériau et les exigences de coupe)
• Largeur minimale de ligne:≤ 30 μm (en fonction du matériau)
• Diamètre minimum du trou:≤ 20 μm

Les dimensions de la zone de travail varient selon les modèles:

• Modèles à double plateforme:600 x 700 mm, 600 x 900 mm ou 400 x 500 mm par plateforme
• Modèle à plate-forme unique:Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

Les spécifications de puissance et électriques sont les suivantes:

• Consommation d'énergie:Le système de freinage doit être équipé d'un dispositif de freinage de la puissance de l'appareil.
• Voltage d'entrée:Le réglage de la tension doit être conforme aux prescriptions de l'annexe II.
• Fréquence:50 à 60 Hz

Les spécifications physiques de nos systèmes de découpe laser sont les suivantes:

• Dimensions de la machine:
  • Longueur: 1600 mm - 2550 mm (selon le modèle)
  • Largeur: 1700 mm - 2080 mm
  • Taille de l'appareil:
• Poids:3500 kg - 5000 kg (différent selon le modèle)

En plus des spécifications ci-dessus, nos systèmes de découpe laser sont également livrés avec les caractéristiques suivantes:

• Système de refroidissement:Refroidissement par eau intégré pour une stabilité thermique
• Système de contrôle:CNC avancé avec des capacités de traitement à grande vitesse
• Logiciel:Logiciel exclusif d'optimisation de coupe inclus
• Caractéristiques de sécurité:Casque de sécurité laser de classe 1, boutons d'arrêt d'urgence

Les exigences environnementales pour nos systèmes de découpe laser sont les suivantes:

• Température de fonctionnement:18 à 28°C (64 à 82°F)
• L'humidité:40 à 70% non condensés
• Stabilité de l'alimentation:Fluctuation maximale de ± 5%

Nous offrons une gamme de mises à niveau optionnelles pour améliorer les performances de nos systèmes de découpe laser, tels que:

• Système de vision amélioré pour un alignement automatique
• Système automatisé de chargement/déchargement de matériaux
• Conception de luminaires sur mesure pour des applications spécifiques
• Garantie étendue et services disponibles

Note: Les spécifications peuvent varier légèrement en fonction des configurations spécifiques et des améliorations continues du produit.Veuillez consulter notre équipe technique pour les informations les plus récentes et les options de personnalisation.
