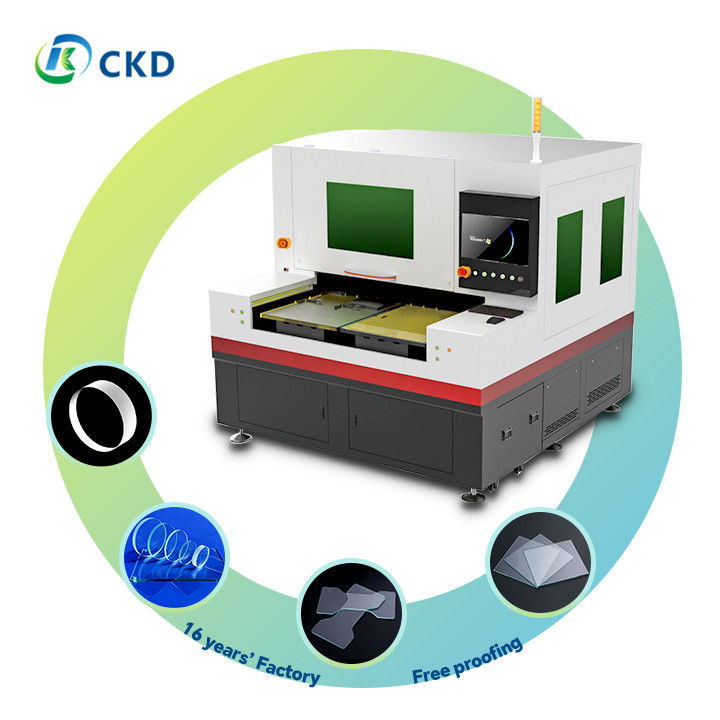

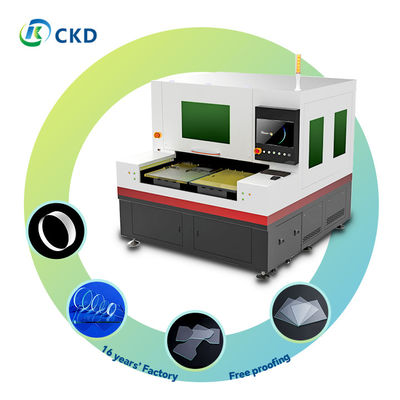

Machine de découpe au laser de verre de qualité industrielle avec moteur linéaire XY et moteur à entraînement à l'échelle de grille optique

Description du produit :

La machine de découpe laser avancée est équipée d'une source laser haute puissance pour des performances de découpe supérieures. Le laser est doté d'une conception pulsée haute fréquence de pointe, ce qui le rend idéal pour les applications industrielles de précision. La machine dispose de capacités de manutention polyvalentes et peut traiter une large gamme de matériaux, y compris les métaux et les non-métaux. Les capacités de découpe sont multifonctionnelles, prenant en charge la découpe continue de feuilles, la découpe précise en un seul point et la découpe efficace de bandes.

Le contrôle des axes X/Y de la machine utilise des servomoteurs CC de haute précision et des codeurs optiques ultra-fins de 0,1 μm, garantissant une précision inégalée. La machine est également dotée d'un contrôle de mouvement intelligent avec fonction de suivi automatique de la mise au point et d'un contrôle de perçage dynamique pour une découpe efficace et précise. De plus, l'intégration d'un système de caméra CCD haut de gamme permet une surveillance visuelle en temps réel, la reconnaissance des motifs et la détection des points de marquage.

La machine offre des capacités de coupe impressionnantes, adaptées à un large éventail d'applications industrielles avec la possibilité de traiter des matériaux jusqu'à 19 mm d'épaisseur. Les composants de précision de la base du moteur et de la plate-forme optique sont construits en granit naturel, conçus pour une stabilité et une résistance aux vibrations supérieures, et garantissent une précision maintenue au fil du temps.

La machine de découpe laser avancée est conviviale, facile à utiliser et réduit considérablement le gaspillage de matériaux grâce à une découpe précise. Adaptée aux petites et grandes séries de production, la machine nécessite peu de maintenance, ce qui garantit une fiabilité à long terme.

Caractéristiques:

Paramètres techniques :

Le type de laser utilisé varie selon le modèle, mais tous les modèles utilisent un laser à fibre à impulsions ultracourtes. La puissance moyenne de nos lasers est de 50 W, avec des options pour 10 W, 20 W, 30 W, 60 W et 80 W également disponibles. Nos lasers fonctionnent à une longueur d'onde de 1 064 nm, avec une seconde harmonique à 532 nm. La largeur d'impulsion est inférieure à 10 picosecondes et la fréquence de répétition est réglable de 1 Hz à 1 000 kHz. Nos lasers ont également une qualité de faisceau presque limitée par diffraction avec une valeur M² inférieure à 1,2.

Nos lasers offrent des performances de découpe précises, avec une précision de positionnement de ±2 μm sur toute la zone de travail. La répétabilité est de ±1,5 μm, avec une précision angulaire de ±16 secondes d'arc. La vitesse de découpe maximale est de 1000 mm/s. Nos lasers peuvent couper du verre ultra fin jusqu'à 1 mm et du verre standard jusqu'à 19 mm (selon les propriétés du matériau et les exigences de découpe). La largeur de ligne minimale est ≤30 μm et le diamètre de trou minimal est ≤20 μm.

Nous proposons des modèles à plateforme unique et à plateforme double. La taille de la zone de travail varie en fonction du modèle, avec des options de 400 x 500 mm, 600 x 700 mm et 600 x 900 mm pour chaque plateforme sur les modèles à plateforme double. Le modèle à plateforme unique propose des options de 400 x 500 mm, 600 x 700 mm ou 600 x 900 mm.

Nos lasers ont une consommation électrique de 150 W, avec 250 W/350 W en veille. La tension d'entrée est de 220 V CA ± 10 % et la fréquence est de 50-60 Hz.

La taille de nos machines varie selon le modèle, la longueur allant de 1600 mm à 2550 mm, la largeur allant de 1700 mm à 2080 mm et la hauteur mesurant 1960 mm. Le poids varie de 3500 kg à 5000 kg, selon le modèle.

Nos lasers sont équipés d'un système de refroidissement par eau intégré pour une meilleure stabilité thermique. Nous utilisons également un système de contrôle CNC avancé avec des capacités de traitement à grande vitesse. Nos lasers sont livrés avec un logiciel d'optimisation de découpe exclusif et un boîtier de sécurité laser de classe 1 avec boutons d'arrêt d'urgence.

Nos lasers nécessitent une température de fonctionnement de 18-28°C (64-82°F) et un taux d'humidité de 40-70% sans condensation. La stabilité de puissance peut fluctuer jusqu'à ±5% maximum.

Nous proposons plusieurs mises à niveau optionnelles, notamment un système de vision amélioré pour l'alignement automatique, un système automatisé de chargement/déchargement de matériaux, des conceptions de montage personnalisées pour des applications spécifiques et des packages de garantie et de service étendus. Veuillez noter que les spécifications peuvent varier légèrement en fonction des configurations spécifiques et des améliorations continues des produits. Veuillez consulter notre équipe technique pour obtenir les informations les plus récentes et les options de personnalisation.

Applications :

Notre machine de découpe laser avancée est conçue pour répondre à une large gamme de besoins industriels, offrant précision et efficacité sur divers matériaux et applications :

• Idéal pour créer des tableaux de bord, des tableaux de bord et des interfaces de contrôle de haute précision
• Capable de manipuler des matériaux minces à moyennement épais avec une précision exceptionnelle

• Verre ultra-mince :Découpe précise de feuilles de verre délicates pour appareils électroniques
• Verre blanc :Usinage propre et précis pour applications décoratives et architecturales
• Verre à haute teneur en borosilicate :Découpe spécialisée pour équipements de laboratoire et produits résistants à la chaleur
• Verre de quartz :Découpe de précision pour les composants optiques et les besoins de l'industrie des semi-conducteurs

• Conçu pour la découpe de circuits imprimés, de circuits flexibles et d'autres substrats électroniques
• Assure des bords nets et un impact thermique minimal sur les matériaux électroniques sensibles

• Taille du saphir :Pour les cadrans de montre, les objectifs d'appareil photo de smartphone et les écrans haut de gamme
• Façonnage de précision des pierres précieuses :Création de motifs complexes en pierres précieuses et semi-précieuses
• Fabrication de composants LED :Découpe de plaquettes de saphir pour la production de LED

• Capable de traiter divers composants LCD, notamment :
  • Films conducteurs ITO (oxyde d'étain et d'indium)
  • Filtres de couleur RVB
  • Films polarisants
• Assure une coupe précise sans endommager les matériaux d'affichage délicats

• Découpe précise du verre optique K9 pour des lentilles et des prismes de haute qualité
• Façonnage de précision de films optiques pour diverses applications industrielles et scientifiques

• Micro-découpe de petites pièces complexes pour les industries médicales et aérospatiales
• Découpe de formes personnalisées pour des conceptions et des prototypes de produits uniques
• Traitement de matériaux multicouches pour produits composites

La polyvalence de notre système de découpe laser en fait un outil précieux dans de nombreux secteurs, de l'électronique grand public à la recherche scientifique avancée, garantissant des résultats de haute qualité et des processus de production efficaces.
