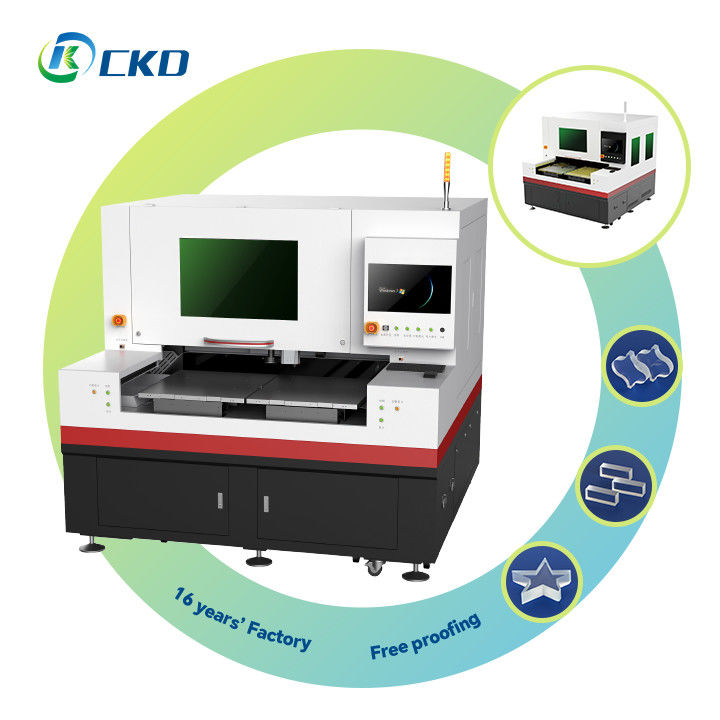

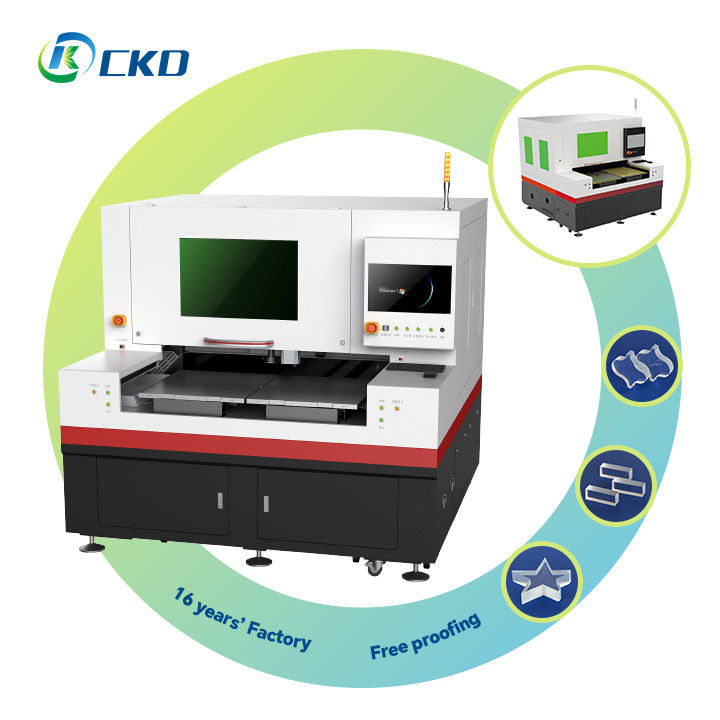

TPI Guide linéaire 30-90W Machine de découpe de verre teinté Coupe de verre irrégulière avec refroidissement à l'eau
-
Mettre en évidence
Machine de découpe de verre irrégulière
,Machine de découpe de verre à refroidissement par eau
,Machine à découper le vitrail
-
Marque de guide linéaireTPIs
-
Moteur de conduiteMoteur linéaire XY + échelle de grille optique
-
Fréquence de travail50 Hz/60 Hz
-
Points clés de venteUltra rapide en picseconde
-
Moteur de conduiteMoteur linéaire XY + règle de grille
-
Puissance laser30/50/60/75/80/90w
-
Déchiquetage≤5μm
-
Méthode de refroidissement par séparation de la source laserRefroidissement par eau
-
Lieu d'origineChine
-
Nom de marqueCKD
-
CertificationISO CE
-
Model NumberCKD-DP6070C
-
Minimum Order Quantity1
-
PrixNegotiated
-
Packaging DetailsWooden vacuum packaging
-
Delivery Time15-45 days
-
Payment TermsL/C, T/T
-
Supply Ability50 sets per month

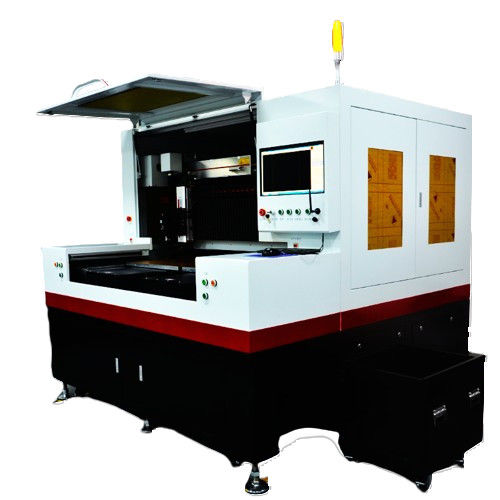

TPI Guide linéaire 30-90W Machine de découpe de verre teinté Coupe de verre irrégulière avec refroidissement à l'eau
Description du produit:Le CKD E Catalogue 2310.pdf
- Source laser picoseconde de haute puissance: Utilise un laser puissant avec une durée d'impulsion de picosecondes pour une précision exceptionnelle dans la coupe.
- Tête de coupe de verre conçue sur mesure: doté d'une tête de coupe exclusive avec des lentilles importées de haute qualité, assurant un faisceau fin et une profondeur focale étendue.
- Des capacités de coupe polyvalentes: Prend en charge les opérations de découpe et de décomposition intégrées et séparées, offrant une flexibilité de traitement.
- Moteurs linéaires haut de gamme et balances à grille: équipé de moteurs linéaires de pointe pour les axes X/Y et d'échelles de grille numérique allemandes de précision de 0,1 μm.
- Contrôle de mouvement avancé: intègre une fonction PSO standard pour un espacement constant des points laser et un contrôle précis du mouvement.
- Système de positionnement précis: comprend un CCD de positionnement et des lentilles télécentriques pour la reconnaissance exacte des marqueurs circulaires et croisés.
- Composants électriques de haute qualité: utilise des pièces électriques de Schneider Electric, un fabricant français de renom.
- Une alimentation électrique fiable: alimenté par une source d'alimentation à commutation de Mean Well, Taiwan, assurant une performance stable.
- Coupe de matériaux épais: Capable de traiter des matières jusqu'à 19 mm d'épaisseur avec une efficacité élevée.
- Base stable et précise: Le moteur et les platesformes optiques sont supportés par une base en marbre naturel, ce qui améliore la stabilité et la précision des opérations.
Caractéristiques:
- Qualité supérieure de la coupe: Le procédé permet d'obtenir une finition de surface supérieure sur le matériau coupé.
- Uniformité des bords: Les coupes maintiennent une largeur de bordure constante sans conique, assurant ainsi des surfaces parallèles.
- Coupe sans écorce: Il laisse des bords lisses sans écorchures, ce qui élimine le besoin de débarrasser.
- Fracturation minimale: Produit très peu de fissures aux bords du matériau.
- Opération rentable: L'équipement fonctionne à faible coût, ce qui le rend économique.
- Haute efficacité de production: permet un volume élevé de traitement des matériaux dans un délai donné, ce qui augmente la productivité.
- Faible consommation et efficacité énergétique: Utilise moins de consommables et économise de l'énergie.
- Coupe rapide pour des formes irrégulières: Capables de couper à grande vitesse des matériaux de formes irrégulières.
- Protégé de l'environnement: Le procédé ne génère pas de polluants, ce qui assure un fonctionnement propre.
- Sans poussière ni eaux usées: Ne produit pas de poussière ni d'eaux usées, favorisant un procédé de coupe écologique.
Paramètres techniques:
| Spécification | Définition |
|---|---|
| Méthode de refroidissement | Refroidissement par eau |
| Largeur d'impulsion | Pour les appareils électroniques |
| Fréquence de pulsation | 1 Hz à 1000 kHz |
| Longueur d'onde | 1064 nm |
| Qualité du faisceau | M^2 est inférieur à 1.2 |
| Le pouvoir | 50W (options: 10W, 20W, 30W, 60W, 80W, etc.) |
| Type de laser | Laser à impulsions de picosecondes infrarouges |
| Moteur de conduite | Moteur linéaire XY + échelle de grille optique |
| Précision de positionnement | ±2 millions |
| Répétabilité | ± 1,5 million |
| Accélération | 1G |
| Vitesse linéaire | jusqu'à 1000 mm/s |
| Vitesse de coupe | Réglable de 0 à 500 mm/s |
| Épaisseur de coupe | Verres ultra-transparents à coupe simple ≤ 19 mm, Verres bleus à coupe double ≤ 19 mm |
| Résistance minimale à la coupe | ≤ 5um |
| Précision de coupe | ± 0,01 mm |
| Dimension de coupe X/Y | 610 × 700 mm |
| Type de laser | RFC02 (CO2 à radiofréquence) |
| Méthode de refroidissement | Refroidissement par eau |
| Longueur d'onde | 100,6 μm |
| Le pouvoir | 150 W (options: 250 W ou 350 W) |
| Fréquence de pulsation | 1 à 100 kHz |
| Le poids | Environ 3500 kg / 40000 kg |
| Dimensions de la machine (option 1) | Longueur 2550 mm x largeur 2080 mm x hauteur 1960 mm |
| Dimensions de la machine (option 2) | Longueur 2150 mm x largeur 2080 mm x hauteur 1960 mm |
| Voltage et puissance | Pour les appareils à commande numérique |
Applications:
Le traitement du verre est une industrie très polyvalente qui répond à diverses applications.électroménager et nouvelles énergies.
Le verre optique, UTG (verre ultra-mince), Willow et le verre biomédical fragile sont quelques-uns des types de verre utilisés dans l'industrie biomédicale.Le verre est utilisé pour la fabrication d'instruments de précision dans l'industrie biomédicale.
Le verre est un composant essentiel de la décoration architecturale utilisée dans l'industrie immobilière.
Le verre est essentiel pour la fabrication de voitures et est largement utilisé dans l'industrie automobile.
Les couvercles en saphir de téléphones mobiles et de montres, les lunettes de caméra et les lentilles CCTV sont quelques-uns des types de verre largement utilisés dans l'industrie des médias de communication.
Les panneaux en verre sont largement utilisés dans les appareils électroménagers à des fins esthétiques et fonctionnelles.
Le verre photovoltaïque est largement utilisé dans l'industrie de la nouvelle énergie. Il est utilisé dans la fabrication de panneaux solaires utilisés pour produire de l'électricité.
Assistance et services:
Installation et mise en service: Our professional technical team will go to the customer's site to install and commission the equipment to ensure that the laser equipment is put into use in the shortest time and reaches the best working condition.
Formation au fonctionnement: fournir aux clients des cours de formation au fonctionnement détaillés, y compris le fonctionnement de base de l'équipement, la résolution de problèmes communs et les spécifications d'utilisation sûre,pour assurer que les opérateurs maîtrisent l'utilisation de l'équipement.
Assistance technique: Nous fournissons des services d'assistance technique 24 heures sur 24 et 7 jours sur 7 et résolvons rapidement les problèmes techniques rencontrés par les clients lors de l'utilisation par téléphone, e-mail ou connexion à distance.
Maintenance: Maintenance régulière et maintenance préventive des équipements des clients afin d'assurer un fonctionnement stable à long terme de l'équipement.et répondre rapidement aux besoins de maintenance des clients.
Fourniture de pièces de rechange: Fournir des pièces de rechange d'origine afin de garantir que des pièces de rechange de haute qualité puissent être utilisées lors de l'entretien de l'équipement, prolonger la durée de vie de l'équipement et réduire les temps d'arrêt.
Mise à niveau et transformation: en fonction des besoins du client, mise à niveau et transformation des équipements existants afin d'améliorer les performances des équipements et de répondre aux nouvelles exigences de production.
Services personnalisés: selon les besoins particuliers de différents clients, fournir des solutions personnalisées, y compris la conception, le développement et le débogage des équipements,pour s'assurer que les besoins de production personnalisés des clients sont satisfaits.
Service sur place: Lorsque l'équipement tombe en panne, nos ingénieurs de service peuvent rapidement se rendre sur place pour le diagnostiquer et le réparer afin de s'assurer que la production n'est pas affectée.
Emballage et expédition
Emballage du produit:
- La machine de découpe laser de verre sera emballée en toute sécurité dans une caisse en bois pour éviter tout dommage pendant le transport.
- Tous les accessoires et composants nécessaires seront inclus dans la caisse.
- La caisse sera étiquetée avec le nom du produit, le numéro de modèle et les instructions de manutention.
Pour la navigation:
- La machine de découpe laser du verre sera expédiée par un transporteur de fret fiable et réputé.
- Le transporteur sera chargé de manipuler la caisse avec précaution et d'assurer la livraison en temps opportun.
- Le client recevra un numéro de suivi pour suivre l'avancement de l'expédition.
FAQ:
Q: Quel est le nom de marque de la machine de découpe au laser?
R: Le nom de marque de la machine de découpe au verre laser est CKD.
Q: Quel est le numéro de modèle de la machine de découpe au laser?
R: Le numéro de modèle de la machine à découper le verre au laser est CKD-DP6070C.
Q: Où est fabriquée la machine de découpe au laser?
R: La machine à découper le verre au laser est fabriquée en Chine.
Q: La machine à découper le verre au laser a-t-elle une certification?
R: Oui, la machine à découper le verre au laser est certifiée ISO.
Q: Quelle est la quantité minimale de commande pour la machine de découpe au verre laser?
R: La quantité minimale de commande pour la machine de découpe au verre laser est de 1.
Q: Quel est le prix de la machine de découpe au laser?
R: Le prix de la machine de découpe au laser est négocié.
Q: Quel est l'emballage de la machine de découpe au laser?
R: La machine de découpe laser de verre est emballée dans un emballage sous vide en bois.
Q: Quel est le délai de livraison de la machine de découpe au laser?
R: Le délai de livraison de la machine de découpe au verre laser est de 15 à 45 jours.
Q: Quelles sont les conditions de paiement pour la machine de découpe laser?
R: Les conditions de paiement pour la machine de découpe laser sont L/C et T/T.
Q: Quelle est la capacité d'approvisionnement de la machine de découpe au laser?
R: La capacité d'approvisionnement de la machine à découper le verre au laser est de 50 ensembles par mois.
